الإجابة المختصرة
يناسب نظام الشفط المركزي الثابت مصانع الإسمنت حين تكون نقاط التنظيف معروفة ومتكررة ومتقاربة، كصالات التعبئة وأبراج التحويل. أما شاحنات الشفط والوحدات المحمولة فتناسب الانسكابات الثقيلة أو غير المنتظمة أو المتباعدة وذروات فترات التوقف للصيانة. وتحتاج معظم المصانع ذات مناطق التنظيف المتعددة إلى الاثنين، بأحجام تُحدَّد من أحمال التنظيف المقيسة ومسارات الأنابيب وعدد المستخدمين المتزامنين.
أهم النقاط
- قرّر لكل نقطة تنظيف لا للمصنع ككل: النقاط المتكررة والمتقاربة تناسب شبكة ثابتة، والأعمال الثقيلة أو البعيدة تناسب الوحدات المتنقلة.
- عدد المستخدمين المتزامنين، لا عدد منافذ الشفط، هو ما يحدد حجم نظام الشفط المركزي الثابت.
- سجّل نوع المادة وحالتها وكميتها وتكرارها والمسافة لكل نقطة قبل طلب التصميم.
- أبقِ مناطق الفحم والوقود البديل المصنّفة بعيدة عن أي شبكة أو وحدة غير معتمدة لتلك المنطقة.
- خطّط مبكراً لنقطة التصريف ومسارات وصول المركبات؛ فسوء التخطيط في أيٍّ منهما يعيد الفرق إلى الكنس.
تتوزع مناطق التنظيف في مصنع الإسمنت على موقع واسع وعلى عدة مستويات: طاحونة المواد الخام وتغذية الفرن، ومبرد الكلنكر ونقل الكلنكر، وطواحين الإسمنت، وأسطح الصوامع، والتعبئة والتحميل. والاختيار بين نظام شفط مركزي لمصانع الإسمنت، أو أسطول من وحدات الشفط المتنقلة، أو مزيج منهما، من أكبر قرارات أعمال النظافة الدورية التي يتخذها المشتري الفني، لأنه يحدد طريقة التنظيف لسنوات.
ولا تتوقف الإجابة الصحيحة على التفضيل بقدر ما تتوقف على البيانات: كم من المواد يتجمع وأين، وبأي تكرار، وما المسافة التي يجب أن يقطعها، وكم شخصاً ينظّف في الوقت نفسه. والحجم كبير على مستوى المنطقة؛ إذ تقدّر هيئة المسح الجيولوجي الأمريكية (USGS) إنتاج الإسمنت في السعودية بـ 54 مليون طن في عام 2025، وقد أنتج العراق نحو 28 مليون طن في عام 2020. تشرح هذه المقارنة كيف يعمل كل تخطيط، وأين يناسب، وما الذي يجب قياسه قبل طلب التصميم.
أي تخطيط يناسب مصنع إسمنت فيه مناطق تنظيف متعددة؟
استخدم شبكة ثابتة حيث يكون التنظيف متكرراً ويمكن التنبؤ به، ووحدات متنقلة حيث يكون العمل ثقيلاً أو غير منتظم أو بعيداً، وتوقّع مزيجاً منهما في معظم المصانع متعددة المناطق. فصالة التعبئة التي تُنظَّف في كل وردية عند منافذ الشفط نفسها حالة نموذجية للأنابيب الثابتة. أما الانسكابات أسفل سير ناقل طويل، أو انسكاب الكلنكر بعد خلل في العملية، أو التنظيف الشامل خلال فترة التوقف للصيانة، فتُرجّح عادةً كفة المعدات المتنقلة التي تنقل قدرة شفط عالية إلى موقع العمل.
والسؤال الحقيقي ليس «ثابت أم متنقل» بصورة مجردة، بل أي نقاط التنظيف تُخصَّص لأي نظام. ولهذا ينبغي أن يكون أول ما يُنجَز سجلاً لنقاط التنظيف، لا عرض سعر.
كيف يعمل نظام شفط مركزي لمصانع الإسمنت بشبكة ثابتة؟
يضع النظام الثابت وحدة شفط ثابتة وفاصلاً ترشيحياً (filter separator) في موقع واحد، ويوصلهما عبر شبكة أنابيب دائمة بمنافذ شفط (inlets) موزعة في أنحاء المصنع. يوصل المشغّل خرطوماً بأقرب منفذ، فتنتقل المواد المجمّعة عبر الأنابيب إلى الفاصل، حيث تُصرَّف إلى حاوية أو صومعة أو تعود إلى العملية.
تشمل مجموعة DISAB المركزية فواصل ترشيحية (BEASS، BEAD، BEAF، BEAL، BEAT)، ووحدات شفط مثل PES-6 التي تصفها DISAB بأنها «وحدة شفط كهربائية (25-33 kW)»، إضافة إلى فواصل أولية. وتذكر DISAB أن هذه الأنظمة «متاحة بخيارات معتمدة وفق ATEX للمناطق الحساسة»، وتصفها بأنها «قادرة على مناولة المواد الساخنة حتى 600°C»، وتدرج الإسمنت ضمن الصناعات التي تخدمها. وهذه تصريحات من الشركة المصنّعة، لذا تحقّق منها للتهيئة المحددة المعروضة عليك.
- نقاط القوة: الشفط متاح عند كل منفذ دون تحريك أي آلة؛ ولا حركة للمركبات داخل المباني؛ وتُصرَّف المواد في مكان واحد خاضع للتحكم.
- الحدود: القدرة ثابتة بحسب التصميم، لذا تستلزم إضافة منافذ أو مستخدمين لاحقاً إعادة التحقق؛ ويؤثر طول الأنابيب وعدد الأكواع والارتفاع الرأسي في الأداء؛ وتحتاج المواد الكاشطة أو اللزجة إلى عناية بنقاط التآكل والانسداد.
هذه قصة عميل من DISAB في محطة للتوليد المشترك للحرارة والكهرباء في السويد، وليست موقع إسمنت؛ استخدمها لترى ما يتضمنه نظام ثابت مصمَّم هندسياً مقارنةً بشاحنة الشفط.
متى يكون نظام الشفط المتنقل الخيار الأفضل؟

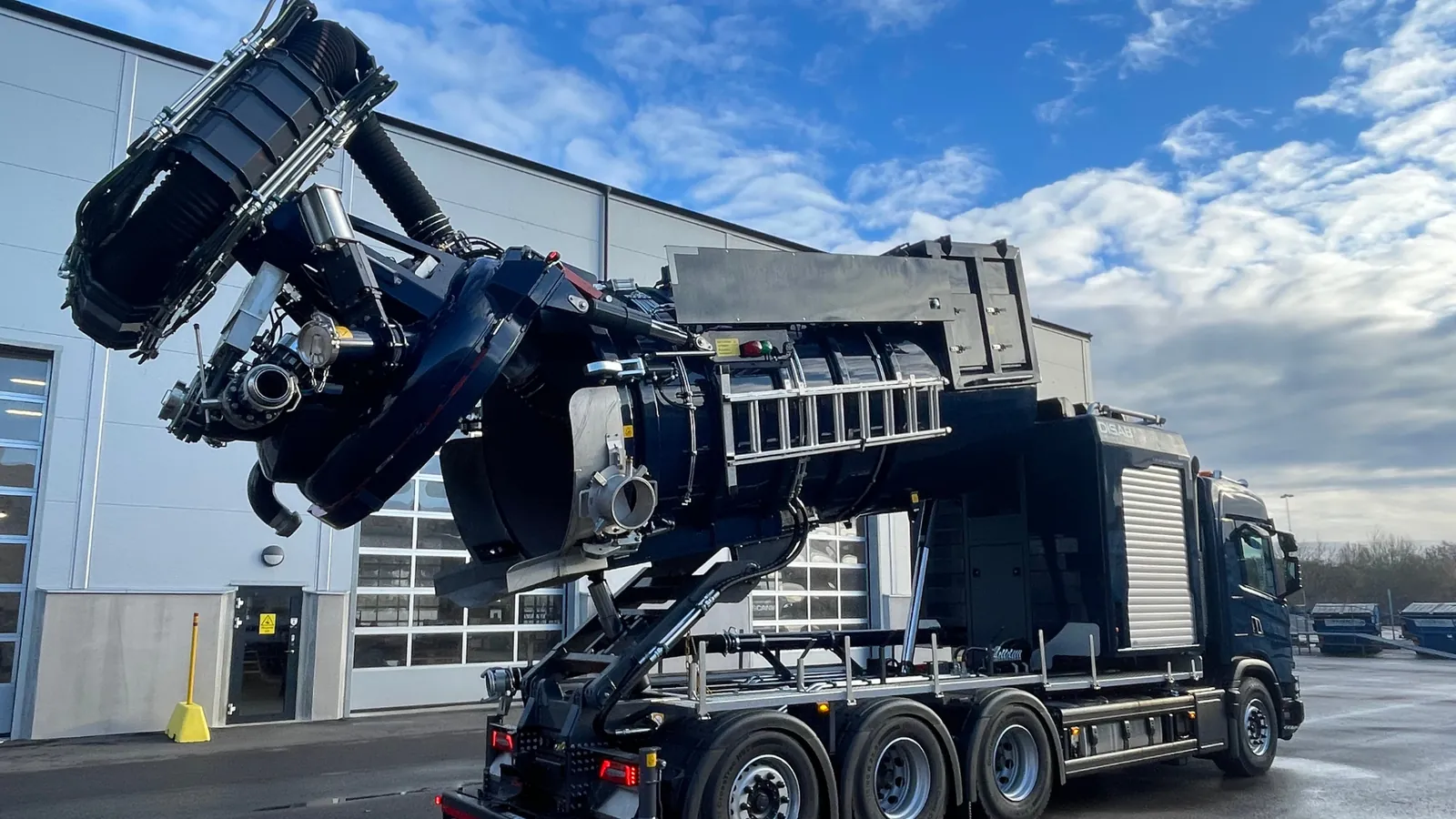

تكون المعدات المتنقلة الخيار الأفضل عندما تكون الكميات كبيرة أو غير منتظمة، أو تتغير مواقع التنظيف، أو تبلغ الأعمال ذروتها خلال فترات التوقف للصيانة. فشاحنات الشفط من DISAB (عائلات Centurion وFuturion وVacturion) تجلب مصدر الشفط وخزان التجميع والخرطوم إلى موقع الانسكاب؛ وتصف DISAB طراز LN30 مثلاً بأنه «مصمم لشفط المواد الرطبة والجافة ونفخها، أفقياً ورأسياً».
أما الوحدات المحمولة فتقع بين الخيارين: توضع قرب موقع العمل وتُنقل حين ينتقل العمل. وتشمل مجموعة DISAB المحمولة BagVAC وSkipVAC وCompVAC وRoRoVac SEL، التي تصفها DISAB بأنها «وحدة شفط كهربائية على إطار رافعة خطافية (hooklift)، مصممة لتحمّل المواد الجافة والرطبة واللزجة». وفي قطاع الإسمنت والخرسانة، تقول DISAB إن وحداتها تلتقط «غبار الإسمنت الناعم والمخلفات الأكبر حجماً»، ويمكنها «استرجاع غبار الإسمنت والخرسانة المنسكب لإعادة استخدامه أو التخلص منه». ولا تذكر صفحات منتجات DISAB أرقاماً لمسافة الشفط أو ارتفاع الرفع، لذا اطلب بيانات الأداء الخاصة بمادتك وطول الخرطوم والارتفاع لديك.
- نقاط القوة: قدرة شفط عالية حيث تلزم؛ ووحدة واحدة تخدم مناطق كثيرة؛ وملاءمة جيدة لاسترجاع الانسكابات وذروات فترات التوقف للصيانة.
- الحدود: تحتاج إلى مسار وصول للمركبة أو مسار رفع، وإلى مشغّل مدرَّب؛ ويحدّ طول الخرطوم والارتفاع من مدى الوصول انطلاقاً من نقطة التوقف؛ ويجب تفريغ الوحدة في موقع متفق عليه.
يعرّف فيلم المنتج من DISAB بشاحنة الشفط vacloader؛ وأثناء المشاهدة، فكّر في المواضع التي يمكن أن تقف فيها مركبة كهذه ضمن مدى الخرطوم من نقاط الانسكاب لديك.
الشفط الثابت أم المتنقل: كيف تُقارَن الخيارات؟
توضح المقارنة التالية سلوك كل خيار وفق المعايير التي تحسم عادةً تخطيط الشفط في مصنع الإسمنت. اقرأها لكل منطقة تنظيف على حدة، لا للمصنع ككل.
| المعيار | شبكة مركزية ثابتة | وحدات شفط متنقلة | الحل المختلط |
|---|---|---|---|
| تكرار التنظيف | يومياً أو في كل وردية عند النقاط نفسها | أعمال غير منتظمة أو حملات أو فترات توقف للصيانة | الشبكة للأعمال الروتينية، والمتنقلة للذروات |
| موقع النقاط | متقاربة، أو على عدة طوابق في مبنى واحد | موزعة في أنحاء الموقع، وفي الخارج، وأسفل السيور الطويلة | الشبكة في المباني الكثيفة، والمتنقلة في غيرها |
| الكمية في كل مرة | صغيرة إلى متوسطة ومنتظمة | انسكابات وتراكمات كبيرة | التوزيع حسب الحمل المعتاد |
| المستخدمون المتزامنون | محدودون بالتصميم ويجب تحديدهم | فريق واحد لكل وحدة | تحديد مستخدمي الشبكة وإضافة وحدات للذروات |
| المسافة والارتفاع | محدودان بتصميم الأنابيب؛ تحقّق من المسارات الطويلة والارتفاعات | محدودان بطول الخرطوم من نقطة التوقف | الاختيار لكل نقطة |
| المواد الساخنة أو الرطبة أو اللزجة | يجب أن تُراعى في التصميم من البداية | اختيار وحدة مصنّفة لها | توجيه المواد الصعبة إلى النظام المناسب |
| المناطق المصنّفة (ATEX) | فقط بنظام مصمَّم ومعتمد لتلك المنطقة | فقط بوحدة معتمدة لتلك المنطقة | فصل النقاط المصنّفة ما لم تكن المعدات معتمدة |
| نمط الاستثمار | مشروع رأسمالي يشمل التصميم والتركيب | شراء معدات، أو استئجارها حيث يتوفر ذلك | يمكن تنفيذه على مراحل |
ما البيانات التي تحتاجها قبل تصميم النظام؟
تحتاج إلى سجل لنقاط التنظيف يتضمن ثلاثة أرقام لكل نقطة: كم من المواد، وبأي تكرار، وعلى أي مسافة. ويحتاج المورّد أيضاً إلى معرفة عدد الخراطيم التي ستعمل في الوقت نفسه، لأن عدد المستخدمين المتزامنين، لا عدد المنافذ، هو ما يحدد حجم النظام الثابت.
- موقع كل نقطة تنظيف وطابقها ومنسوبها، مع صور
- المادة عند كل نقطة (الخلطة الخام raw meal، أو الكلنكر، أو الإسمنت، أو الفحم، أو غيرها) ودرجة حرارتها ورطوبتها ومدى التصاقها
- الكمية المعتادة في كل عملية تنظيف ومدى تكرارها، من السجلات أو من فترة مراقبة
- مسارات الأنابيب الممكنة، مع أطوالها وأكواعها والارتفاع الرأسي حتى الموقع المقترح لوحدة الشفط
- عدد المشغّلين المتوقع أن ينظّفوا في الوقت نفسه، لكل منطقة ولكل وردية
- طول الخرطوم اللازم عند كل منفذ للوصول إلى أبعد ركن في منطقته
- الوجهة المطلوبة للمواد المجمّعة: العودة إلى العملية، أو صومعة، أو حاوية، أو مسار النفايات
- مسارات وصول المركبات ونقاط توقفها ونقاط الرفع للوحدات المتنقلة
- تصنيف مناطق الفحم والوقود البديل وغيرها من مناطق الغبار القابل للاشتعال
- التغذية الكهربائية والمساحة اللازمة لوحدة الشفط والفاصل الترشيحي
كيف تصمّم تخطيطاً مختلطاً خطوة بخطوة؟
ابنِ التخطيط انطلاقاً من السجل: قِس أولاً، ثم قرّر أي نظام يخدم كل نقطة. ويُبقي التسلسل التالي القرار مرتبطاً بالبيانات.
اختيار تخطيط الشفط لمصنع الإسمنت
- تسجيل نقاط التنظيف
- قياس الأحمال
- رسم المسارات والمستخدمين
- تخصيص كل نقطة
- التجربة والتحقق
- سجّل نقاط التنظيف. أدرج كل منطقة تُنظَّف اليوم وكل منطقة ينبغي تنظيفها، مع الصور والموقع.
- قِس الأحمال. سجّل الكمية والتكرار على مدى فترة تمثيلية، بما في ذلك ما بعد حالات الخلل في العملية.
- ارسم المسارات وحدّد المستخدمين. ضع مخططاً أولياً لمسارات الأنابيب المرشحة ومسارات وصول المركبات، واتفق على عدد من سينظّفون في الوقت نفسه.
- خصّص كل نقطة. ضع النقاط المتكررة والمتقاربة على الشبكة، وأسند الأعمال الثقيلة أو البعيدة أو العرضية إلى الوحدات المتنقلة.
- جرّب وتحقّق. جرّب المعدات المتنقلة على أثقل المهام قبل تثبيت تصميم الشبكة متى أمكن، ثم تحقّق من الأداء بعد التشغيل الأولي.
ما الأخطاء التي تُضعف أداء أنظمة الشفط في مصانع الإسمنت؟
- التصميم على أساس المنافذ بدلاً من المستخدمين. الشبكة المصممة لخرطومين ستخيّب التوقعات حين تنظّف أربعة فرق في الوقت نفسه.
- تمرير كل المواد عبر شبكة واحدة. الكلنكر الساخن والمواد اللزجة وغبار الفحم القابل للاشتعال تفرض متطلبات تصميم متعارضة.
- إغفال نقاط التآكل والانسداد. الكلنكر والخلطة الخام مواد كاشطة، لذا تحتاج الأكواع والمسارات الأفقية الطويلة إلى عناية في التصميم وفي خطة الصيانة.
- نسيان نقطة التصريف. النظام الذي يجمع جيداً لكن لا يوجد مكان مناسب لتفريغه سيُتجاوَز في الممارسة.
- شراء وحدات متنقلة دون تخطيط لمسارات الوصول. إذا لم تتمكن الشاحنة من الوقوف ضمن مدى الخرطوم من الانسكاب، فسيُكنَس الانسكاب بدلاً من شفطه.
كيف تدعم الفيصلية مشاريع الشفط في مصانع الإسمنت
توفّر الفيصلية أجهزة الشفط الثقيلة وشاحنات الشفط من DISAB، وأنظمة الشفط الثابتة والمتنقلة من DISAB، وأنظمة الشفط المركزي من DUPUY لأعمال النظافة الأخف متعددة النقاط، إلى جانب المشورة في الاختيار. ويمكن لـفريق الهندسة والاستشارات لديها المساعدة في تحويل سجل نقاط التنظيف إلى تخطيط متكامل، كما يمكن لخدمة تأجير المعدات تغطية فترات التوقف للصيانة أو التجارب حيث تتوفر وحدة مناسبة.
وللتحكم بالغبار عند خط التعبئة نفسه، راجع كيف يتكامل الشفط من المصدر مع أعمال النظافة الدورية؛ وللمواد المسترجعة، راجع متى يمكن إعادة انسكابات الإسمنت المسترجعة إلى العملية؛ ولمواصفات الشبكة، راجع ما الذي يجب أن تتضمنه مواصفات نظام الشفط المركزي. وتجد مزيداً من الأدلة في مقالات الفيصلية عن الإسمنت.
Al Faisaliah Enterprises · Aqaba
احصل على توصية بتخطيط الشفط لمصنعك
شارك سجل نقاط التنظيف ومسارات الأنابيب المرشحة وعدد المستخدمين المتزامنين، وستقدّم لك الفيصلية المشورة حول النقاط التي تناسبها شبكة DISAB ثابتة وتلك التي تناسبها الوحدات المتنقلة.
أسئلة شائعة
هل نظام الشفط المركزي هو نفسه مجمّع الغبار؟
لا. يخدم مجمّع الغبار أغطية الشفط ويلتقط الغبار العالق في الهواء أثناء تشغيل العملية. أما نظام الشفط المركزي فيجمع الغبار المترسب والانسكابات عبر خراطيم توصل بمنافذ ثابتة، وينقلها عبر الأنابيب إلى فاصل. وتحتاج مصانع الإسمنت عادةً إلى الاثنين، بتصميم مستقل لكلٍّ منهما: أحدهما يُبقي الغبار داخل العملية، والآخر يزيل ما يفلت منها.
كم شخصاً يمكنه استخدام نظام الشفط المركزي في الوقت نفسه؟
بالعدد الذي صُمّم له، لا أكثر. فعدد المستخدمين المتزامنين مُدخل تصميمي يحدد تدفق الهواء وأقطار الأنابيب وقدرة وحدة الشفط. وإذا نظّفت فرق أكثر مما افترضه التصميم في الوقت نفسه، ينخفض الشفط عند كل منفذ. اتفق على هذا الرقم لكل منطقة ولكل وردية، وأعد التحقق من التصميم قبل إضافة منافذ أو مستخدمين لاحقاً.
هل نشتري معدات الشفط المتنقلة لمصنع الإسمنت أم نستأجرها؟
يعتمد ذلك على عدد مرات الحاجة إليها. فالتنظيف اليومي الروتيني يبرر عادةً تملّك المعدات، بينما قد يناسب الاستئجارُ ذرواتِ فترات التوقف للصيانة أو أعمال التنظيف الشامل لمرة واحدة أو التجارب قبل شراء أكبر، حيث تتوفر وحدة مناسبة. سجّل عدد الأيام التي يُنفَّذ فيها العمل فعلياً في السنة قبل أن تقرر، وأدرج تدريب المشغّلين في الحالتين.
هل يمكن لنظام شفط واحد التعامل مع الكلنكر الساخن والمواد الرطبة؟
فقط إذا صُمّم لذلك. تذكر DISAB أن أنظمتها المركزية قادرة على مناولة المواد الساخنة حتى 600°C، وتصف وحدة RoRoVac SEL بأنها مصممة لتحمّل المواد الجافة والرطبة واللزجة، لكن هذه تصريحات من الشركة المصنّعة تخص معدات محددة. أبلغ المورّد بدرجة الحرارة والرطوبة عند كل نقطة، واطلب تأكيد التهيئة كتابياً.
ماذا يجب أن يتضمن عرض تخطيط الشفط لمصنع الإسمنت؟
توقّع أن يتضمن سجلاً لنقاط التنظيف، وأساس التصميم لكل نقطة (المادة والكمية والتكرار والمسافة)، والعدد المفترض للمستخدمين المتزامنين، ومسارات الأنابيب بأكواعها وارتفاعاتها، وتحديد حجم وحدة الشفط والفاصل، وترتيبات التصريف، وحدود مناطق ATEX، ودور الوحدات المتنقلة. وإذا لم يبيّن العرض هذه الافتراضات، يصعب مقارنته بالبدائل.
